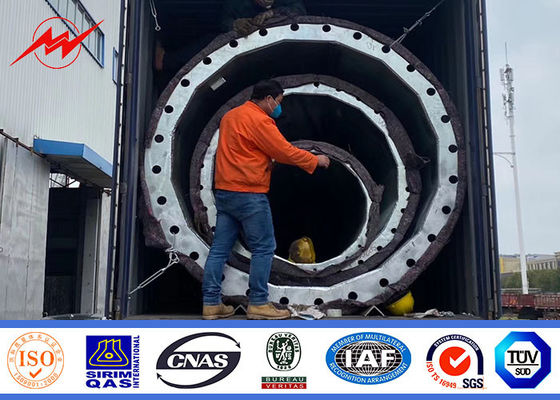

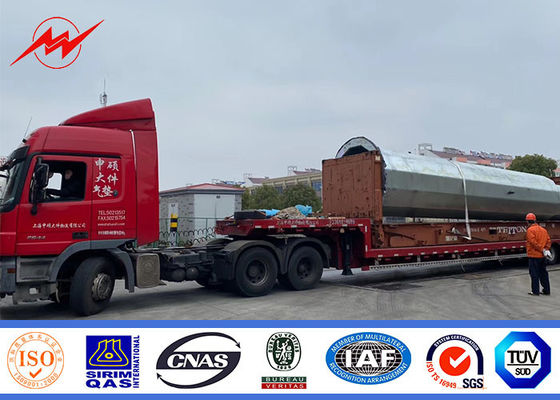

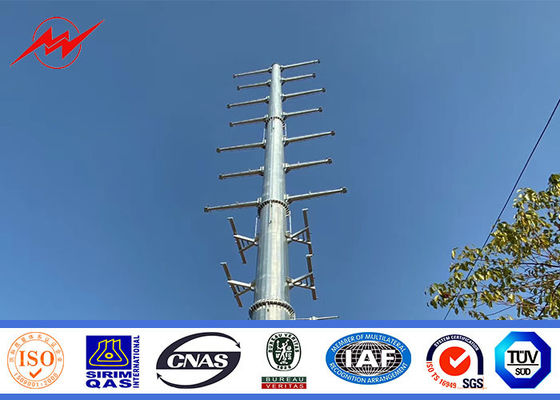

ฟิลิปปินส์ NGCP แบบดั้งเดิมเสาไฟฟ้าโมโนทาวเวอร์แบบ 27m แบบแปลน
หอส่งสัญญาณโมโนโพล
,หอเซลล์โมโนโพล
รายละเอียดของวัสดุ:
โดยปกติแล้วจะเป็น Q345B / A572 กำลังรับแรงขั้นต่ำ> = 345n / mm2
Q235B / A36, ความแข็งแรงของผลผลิตขั้นต่ำ> = 235n / mm2
เช่นเดียวกับขดลวดเหล็กแผ่นรีดร้อนตั้งแต่ Q460, ASTM573 GR65, GR50, SS400, SS490 ถึง ST52-
ผลิตความอดทน
- ความยาวประกอบ: -25mm ถึง 75mm
-Straightness: 2mm / m
- แรงบิดองศา: 1 °ต่อความยาว 3 เมตร
- การประเมิน: สูงสุดคือ 3%
- เส้นผ่าศูนย์กลางเฉลี่ย: +/- 0.5%
- ความยาวสลิป: +/- 150 มม
รายละเอียด:
| เหมาะสำหรับ | จำหน่ายไฟฟ้า |
| รูปร่าง | Conoid, Multi-pyramidal, Columniform, polygonal หรือ conical |
| วัสดุ | โดยปกติแล้วจะเป็น Q345B / A572 กำลังรับแรงขั้นต่ำ> = 345n / mm2 Q235B / A36, ความแข็งแรงของผลผลิตขั้นต่ำ> = 235n / mm2 เช่นเดียวกับขดลวดเหล็กแผ่นรีดร้อนจาก Q460, ASTM573 GR65, GR50, SS400, SS490 ถึง ST52- |
| Torlance ของ dimenstion | + - 2% |
| อำนาจ | 10 KV ~ 550 KV |
| ปัจจัยด้านความปลอดภัย | ปัจจัยด้านความปลอดภัยในการทำไวน์: 8 ปัจจัยด้านความปลอดภัยสำหรับการต่อสายดินไวน์: 8 |
| ออกแบบโหลดในหน่วยกิโลกรัม | 300 ~ 1,000 Kg ใช้งานได้ 50 ซม. จากเสาถึง |
| เครื่องหมาย | Nane palte ผ่าน rivert หรือกาว, แกะสลัก, นูนตามความต้องการของลูกค้า |
| การรักษาพื้นผิว | จุ่มร้อนชุบสังกะสีดังต่อไปนี้ ASTM A 123 พลังงานโพลีเอสเตอร์สีหรือมาตรฐานอื่น ๆ ตามที่ลูกค้าต้องการ |
| ข้อต่อของเสา | โหมดแทรกโหมด Innerflange โหมดตัวต่อตัว |
| การออกแบบเสา | ป้องกันแผ่นดินไหว 8 เกรด |
| ความเร็วลม | 160 กม. / ชม. 30 m / s |
| ความแข็งแรงของผลผลิตขั้นต่ำ | 355 mpa |
| ความต้านทานแรงดึงขั้นต่ำขั้นต่ำ | 490 mpa |
| ความต้านทานแรงดึงสูงสุด | 620 mpa |
| มาตรฐาน | ISO 9001 |
| ความยาวต่อส่วน | ภายในระยะ 14 เมตรเมื่อขึ้นรูปโดยไม่มีรอยต่อสลิป |
| เชื่อม | เรามีการทดสอบข้อบกพร่องที่ผ่านมาเชื่อมภายในและภายนอกทำให้ การเชื่อมที่สวยงามในรูปทรง มาตรฐานการเชื่อม: AWS (American Welding Society) D 1.1 |
| ความหนา | 1 มม. ถึง 30 มม |
เชื่อม
เรามีการทดสอบข้อบกพร่องที่ผ่านมา การเชื่อมคู่ภายในและภายนอกทำให้การเชื่อมนั้นมีรูปร่างที่สวยงาม
มาตรฐานการเชื่อม: AWS (American Welding Society) D 1.1
การรักษาพื้นผิว
จุ่มร้อนชุบสังกะสีดังต่อไปนี้ ASTM A 123, พลังโพลีเอสเตอร์สีหรือมาตรฐานอื่น ๆ ตามที่ลูกค้าต้องการ
ควบคุมคุณภาพ
เราปฏิบัติตามมาตรฐานของ ISO9001-2008 อย่างเคร่งครัด คุณภาพอยู่ในสถานที่แรกในทุกขั้นตอนของการผลิตเพื่อให้มั่นใจว่าผลิตภัณฑ์เป็นไปตามข้อกำหนด / มาตรฐาน การตรวจสอบอย่างรอบคอบดำเนินการโดยวิศวกรตรวจสอบที่ผ่านการฝึกอบรมอย่างสูงในทุกขั้นตอนตั้งแต่ขั้นตอนวัตถุดิบจนถึงผลิตภัณฑ์สำเร็จรูปและการจัดส่ง
