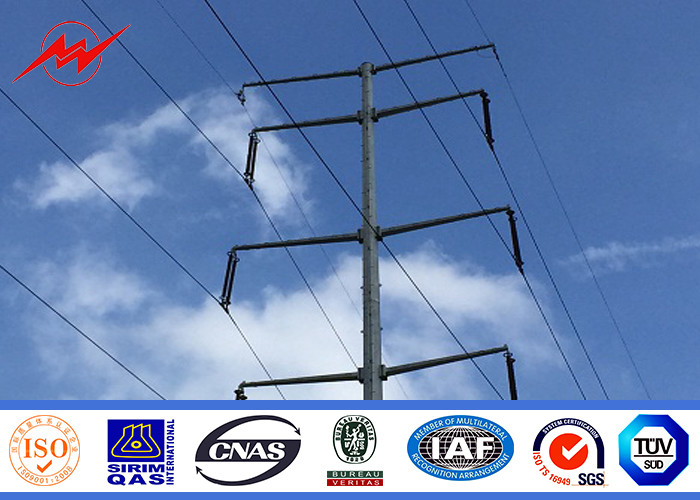

เสาไฟฟ้าชุบสังกะสีแบบจุ่มร้อนสำหรับสายส่งไฟฟ้า
คุณสมบัติ:
1. หอคอยต่างๆ เป็นโครงสร้างสเปซเฟรมเหล็กเส้นประกอบด้วยเหล็กมุมด้านเดียวหรือเหล็กฉากหลายด้านรวมกัน
2. วัสดุโดยทั่วไปคือ Q235, Q345 และ Q420การเชื่อมต่อระหว่างแท่งเป็นสลักเกลียว
3. จุ่มร้อนชุบสังกะสีป้องกันการกัดกร่อนสะดวกมากสำหรับการขนส่งและการก่อสร้าง
4. เราตอกตะปูเท้าไว้ที่ขาหลักข้างหนึ่งเพื่ออำนวยความสะดวกแก่คนงานก่อสร้างในการปีนขึ้นไปบนหอคอยเพื่อดำเนินการ
|
เลขที่
|
คำอธิบาย
|
ข้อกำหนดโดยละเอียดและพารามิเตอร์การออกแบบที่สำคัญ
|
|
1
|
รหัสการออกแบบ
|
1. มาตรฐานแห่งชาติจีน:
ก.DL / T 5154-2002 ระเบียบทางเทคนิคของการออกแบบสำหรับโครงสร้างหอคอยและเสาของสายส่งไฟฟ้าเหนือศีรษะ ข.DL / T 5219-2005 ระเบียบทางเทคนิคสำหรับการออกแบบฐานรากของสายส่งไฟฟ้าเหนือศีรษะ 2. อเมริกันสแตนดาร์ด: ก.ASCE 10-97-2000 การออกแบบโครงสร้างการส่งผ่านเหล็กขัดแตะ ข.ACI 318-02 ข้อกำหนดรหัสอาคารสำหรับคอนกรีตโครงสร้าง |
|
2
|
ซอฟต์แวร์ออกแบบ
|
PLS และ MS Tower, SAP2000, AutoCAD, STW, TWsolid, SLCAD เป็นต้น
|
|
3
|
กำลังโหลดการออกแบบ
|
ตามความต้องการและข้อกำหนดของลูกค้าทั่วโลก
|
|
4
|
โหลดการทดสอบ / การทดสอบแบบทำลายล้าง
|
เราสามารถจัดเตรียมโดยหน่วยงานของรัฐได้หากจำเป็น และค่าใช้จ่ายของการทดสอบประเภทนี้แยกต่างหากจากหอคอย
ราคา. |
|
5
|
แรงดันไฟฟ้า
|
33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, 1000KV สายส่ง
|
|
6
|
การชุบสังกะสีแบบจุ่มร้อน
|
ISO 1461-2009, ASTM A123
|
|
7
|
เกรดเหล็ก
|
1. เหล็กโครงสร้างผสมต่ำที่มีความแข็งแรงสูง: Q420B ซึ่งเทียบเท่ากับ ASTM Gr60
2. เหล็กกล้าโครงสร้างผสมต่ำที่มีความแข็งแรงสูง: Q355B ซึ่งเทียบเท่ากับ ASTM Gr50 หรือ S355JR 3. เหล็กโครงสร้างคาร์บอน: Q235B ซึ่งเทียบเท่ากับ ASTM A36 หรือ S235JR |
|
8
|
สลักเกลียวและถั่ว
|
สลักเกลียวมาตรฐาน ISO 898 เกรด 6.8 และ 8.8 สำหรับทั้งมาตรฐานจีน, ISO และ DIN
|
|
9
|
ประเภททาวเวอร์
|
หอคอยเชิงมุม, หอคอยท่อ, Guyed Mast, Monopole Tower
|
|
10
|
ประเภททาวเวอร์
|
Suspension Tower, Tension Tower, Dead Tower, โครงสร้างสถานีย่อย
|
|
11
|
การรับประกัน
|
โครงสร้างหอคอย: 10 ปี
|
|
12
|
ระยะเวลาการคืนสินค้า
|
50 ปี
|
|
13
|
การขนส่ง
|
เราอยู่ใกล้กับท่าเรือที่ใหญ่ที่สุดในโลกซึ่งเป็นข้อได้เปรียบของเราสำหรับการขนส่งทางทะเล
|
|
14
|
ควบคุมคุณภาพ
|
ปฏิบัติตามระบบ ISO 9001 และตรวจสอบคุณภาพอย่างเข้มงวดสำหรับวัตถุดิบ การทดสอบการประกอบต้นแบบ การทดสอบการชุบสังกะสี และก่อนการจัดส่ง
ตรวจสอบทั้งปริมาณและคุณภาพ เราปฏิบัติต่อคุณภาพเป็นอันดับแรกและอัตราส่วนการตรวจสอบ 100% |
| แอปพลิเคชัน | จำหน่ายไฟฟ้า |
| รูปร่าง | Conoid, Multi-pyramidal, Columniform, เหลี่ยมหรือกรวย |
| แรงบิดของมิติ | GR65/A572 กำลังครากขั้นต่ำ>=460n/ตร.มม |
| พลัง | 10 เควี ~ 550 เควี |
| ปัจจัยด้านความปลอดภัย | ปัจจัยด้านความปลอดภัยในการกลั่นไวน์ : 8 ปัจจัยด้านความปลอดภัยในการกลั่นไวน์ : 8 |
| การออกแบบโหลดเป็นกก | 300 ~ 1,000 Kg ใช้กับ 50 ซม. จากเสาถึง |
| เครื่องหมาย | ปั้มชื่อด้วยริเวณหรือทากาว แกะสลัก นูน ตามความต้องการของลูกค้า |
| การรักษาพื้นผิว | ชุบสังกะสีแบบจุ่มร้อนตามมาตรฐาน ASTM A 123 โพลีเอสเตอร์สีหรือมาตรฐานอื่น ๆ ตามที่ลูกค้าต้องการ |
| ข้อต่อของเสา | โหมดแทรก, โหมดหน้าแปลนด้านใน, โหมดข้อต่อตัวต่อตัว |
| การออกแบบเสา | ต้านแผ่นดินไหวระดับ 8 |
| ความเร็วลม | 160 กม./ชม.30 ม. / วินาที |
| มาตรฐาน | ISO 9001 |
| การเชื่อม | เรามีการทดสอบข้อบกพร่องที่ผ่านมาการเชื่อมสองชั้นภายในและภายนอกทำให้การเชื่อมมีรูปร่างที่สวยงาม มาตรฐานการเชื่อม :AWS ( American Welding Society ) D 1.1 |
| ความหนา | 1 มม. ถึง 30 มม |
| กระบวนการผลิต | การทดสอบวัตถุดิบ → การตัด → การขึ้นรูปหรือการดัด → การเชื่อม (ตามยาว) → การตรวจสอบขนาด → การเชื่อมหน้าแปลน → การเจาะรู → การสอบเทียบ → การลบคม → การชุบสังกะสีหรือการเคลือบผง การทาสี → การปรับเทียบใหม่ → ด้าย → บรรจุภัณฑ์ |
| แพ็คเกจ | เสาของเราเป็นฝาครอบปกติโดยเสื่อหรือมัดฟางที่ด้านบนและด้านล่างอย่างไรก็ตามสามารถปฏิบัติตามความต้องการของลูกค้าได้แต่ละ 40HC หรือ OT สามารถโหลดจำนวนชิ้นที่จะคำนวณตามข้อกำหนดและข้อมูลของลูกค้า |
บริษัท ของเรา
| Jiangsu Milky Way Steel Poles ก่อตั้งขึ้นในปี พ.ศ. 2534 ตั้งอยู่ในอู๋ซีทางตะวันออกของจีนใกล้กับท่าเรือน้ำที่ใหญ่ที่สุดแห่งหนึ่งของจีนเซี่ยงไฮ้ผลิตภัณฑ์ของเรามีการใช้กันอย่างแพร่หลายในการส่งกำลัง การส่งสัญญาณ และการติดไฟสำหรับถนน , ถนน , จัตุรัส , palaestra และอื่น ๆ เรามีประสบการณ์การส่งออกมากมายตั้งแต่คำสั่งซื้อจากต่างประเทศครั้งแรกของเราจากปากีสถานในปี 1991 ของ 132 KV Transmission Poels ผลิตภัณฑ์ของเราได้ถูกจัดส่งไปยังพื้นที่และพื้นที่มากกว่า 70 ประเทศ รวมถึงอเมริกา ออสเตรเลีย รัสเซีย Genmery Span ฟิลิปปินส์ มาเลเซีย โดมินิกา คองโก โตโก และกูเนีย เร็วๆ นี้. |
