การก่อสร้าง 69kv ท่อส่งรูปทรงกรวยเหล็กท่อเหล็ก Q345 พร้อม ASTM A123 Galvanization
ทางช้างเผือกประดิษฐ์เสาที่หลากหลายสำหรับอุตสาหกรรมสาธารณูปโภคเสาเหล็กเหล่านี้ได้รับการออกแบบและทดสอบเพื่อให้แน่ใจว่ามีความต้านทานการโค้งงอความสามารถในการรับน้ำหนักและความสูงทั้งหมดเป็นไปตามข้อกำหนดสำหรับการใช้งานหอคอยมีรูปแบบการฝังแบบ Anchored และ / หรือโดยตรง
หมายเหตุทั่วไป:
ภาพวาดของผู้ผลิตมีให้สำหรับเสาทั้งหมด
เสาสามารถปรับเปลี่ยนการกำหนดค่าใด ๆ
แขนส่งและกระจายสำหรับทุกความต้องการ
เสาส่วนเกินเพิ่มเติมอยู่ระหว่างการจัดทำรายการและเพิ่มลงในรายการนี้
โทรหาเราเพื่อขายเสาเหล็กส่วนเกินของคุณ
เพิ่มเติมเสารูปไข่ 30 อันพร้อมแผ่นเพลาหนาสำหรับพื้นที่แคบโดยเฉพาะด้านหลังทางเท้า
เอกสารข้อมูลทางเทคนิค (F = 5KN)
| มิติ | 10 ม | 11 ม | 11.8 ม | 13 ม | 14 ม | 16 ม | 18 ม |
| DI (มม.) | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| D2 (มม.) | 360 | 380 | 400 | 400 | 410 | 445 | 475 |
| T (มม.) | 3 | 3 | 3 | 3 | 3.5 | 3.75 | 3.75 |
| h (ม.) | 1.6 | 1.8 | 1.9 | 2.1 | 2.3 | 2.6 | 3 |
ประเภทการเชื่อมต่อ
1. ประเภทร่วม
2. ประเภทหน้าแปลน
อุปกรณ์มาตรฐาน
- จานด้านบน
- แผ่นฐาน
- แถบด้านล่าง
- รูมาตรฐาน
- ปีนขึ้นไป
- สลักเกลียว
- การป้องกันบิทูเมน
- ทำเครื่องหมาย
- บันไดแบบถอดได้
ประเภทมูลนิธิที่มีจำหน่าย
การฝังโดยตรง
Anchor Bolt / แผ่นฐาน
กระสุนเหล็กสั่นสะเทือน
เสร็จสิ้นที่มีจำหน่าย
สังกะสีต่อ ASTM A123
ทาสีทับสังกะสีทาทับเหล็กดำ
เคลือบผง
คุณสมบัติมาตรฐานของแผ่นพื้นและฐานติดตั้ง
ติดตั้งบนพื้นดิน:
เสา 12 เหลี่ยม
ฝาด้านบนเชื่อม
รูยึด (ตามข้อกำหนดของคุณหากจำเป็น)
แผ่นระบุ
จุดดิน M12 250 มม. เหนือเส้นกราวด์เล็กน้อย
M24 อ่อนนุช 250 มม. เหนือเส้นกราวด์เล็กน้อย (เพื่อช่วยในการยก)
การป้องกันการกัดกร่อนในพื้นดินเพิ่มเติม 200 มม. สูงกว่าถึง 400 มม. ต่ำกว่าเส้นกราวด์เล็กน้อย
สายรัดป้องกันการจม
ชุบสังกะสีแบบจุ่มร้อน
ติดตั้งแผ่นฐาน:
เพลาเสา 12 ด้าน (40kN ถึง 80kN)
เพลาเสา 16 ด้าน (100kN & 120kN)
ฝาด้านบนเชื่อม
รูยึด (ตามข้อกำหนดของคุณหากจำเป็น)
แผ่นระบุ
จุดดิน M12 เหนือฐานเสา 250 มม
แผ่นรองยกสองอันบนแผ่นฐาน
สลักเกลียวแม่แบบถั่วและแหวนรอง
ชุบสังกะสีแบบจุ่มร้อน
แกลเลอรีสินค้า
ข้อมูลที่ต้องการสอบถามหรือสั่งซื้อ
- ความสูงและแรงของเสาเหล็ก
- ประเภทแขนไขว้และความยาวตำแหน่งที่จะติดตั้งในเสาเหล็ก
- วิธีการแก้ไขแขนไขว้ (ใช้สลักเกลียวเพื่อเชื่อมต่อหรือใช้แม่แบบหนึ่งหรือสองตัวเพื่อเชื่อมในเสาเหล็กเพื่อติดตั้งแขนไขว้)
- ปัจจัยด้านความปลอดภัยของเสาเหล็ก
-ความเร็วลม
- ประเภทของการปีนเขา
-พอร์ตปลายทาง
- อื่น ๆ

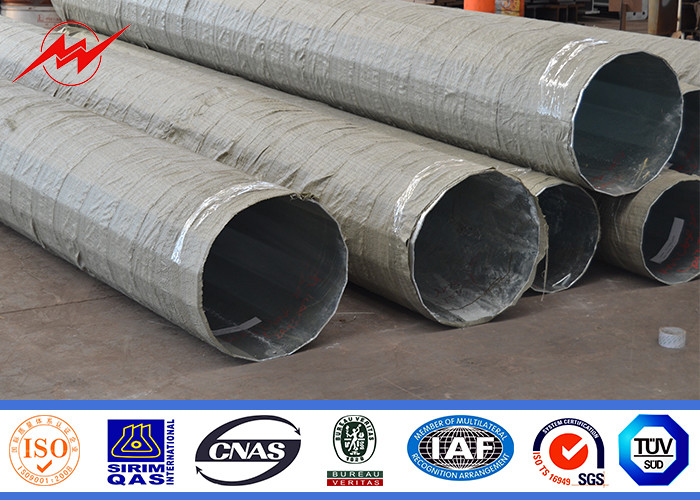

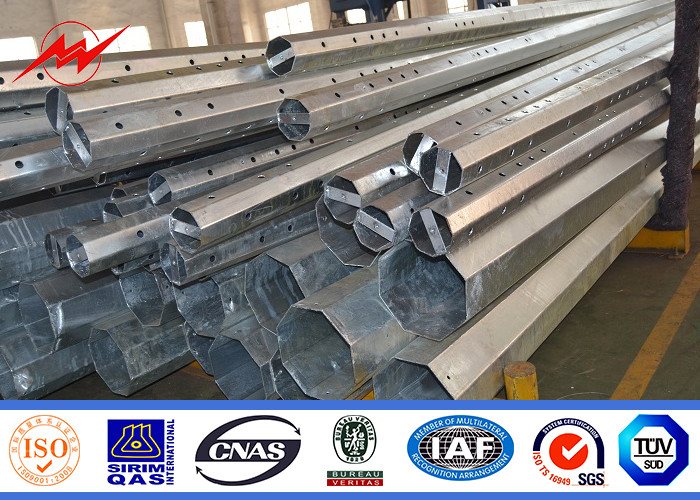

รูปเพิ่มเติม:
แนะนำ บริษัท:
Jiangsu Milky Way Steel Pole ซึ่งก่อตั้งขึ้นเมื่อปี พ.ศ. 2534 ตั้งอยู่ที่เมืองอู๋ซีทางตะวันออกของประเทศจีนใกล้กับท่าเรือน้ำที่ใหญ่ที่สุดแห่งหนึ่งของจีนท่าเรือเซี่ยงไฮ้
บริษัท ของเรามีประสบการณ์ 24 ปีในการผลิตเสาเหล็กรวมถึงเสาส่งกำลังเสาไฟถนนเสาเสาสูงและอื่น ๆ
เราส่งออกไปยังต่างประเทศตั้งแต่ปี 1991 และผลิตภัณฑ์ของเราได้รับการจัดส่งไปยังกว่า 70 ประเทศและพื้นที่รวมถึงอเมริกาออสเตรเลียรัสเซียเยอรมนี Span ฟิลิปปินส์มาเลเซียแอฟริกาและอื่น ๆ
เราเป็นผู้จัดหาโครงการขนาดใหญ่มากมายในหลายประเทศเช่นเสาไฟถนนของดูไบทาวเวอร์เสาสูงสำหรับการแข่งขันกีฬาโอลิมปิกฤดูหนาวที่โซชีเป็นต้น
