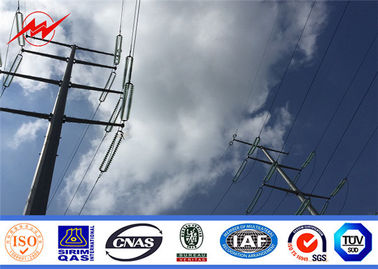

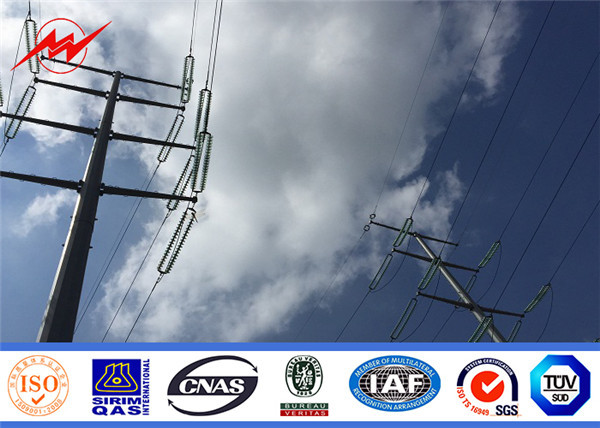

ขั้วไฟฟ้าสังกะสีจุ่มร้อน 450daN 13m กรวยพลังงานไฟฟ้ายูทิลิตี้
ข้อมูลจำเพาะ:
| ความสูง | จาก 9 เมตรถึง 100 เมตร |
| เหมาะสำหรับ | การส่งและการกระจายพลังงานไฟฟ้า |
| รูปร่าง | รูปหลายเหลี่ยมหรือรูปกรวย |
| วัสดุ |
โดยปกติ Q345B / A572, ความแข็งแรงของผลผลิตขั้นต่ำ≥ 345 N / mm² Q235B / A36, ความแข็งแรงของผลผลิตขั้นต่ำ≥ 235 N / mm² เช่นเดียวกับเหล็กแผ่นรีดร้อนจาก ASTM A572 GR65, GR50, SS400 |
| ความจุพลังงาน | 10kV ถึง 220kV |
| ความอดทนของมิติ | ตามความต้องการของลูกค้า |
| การรักษาพื้นผิว | จุ่มร้อนชุบสังกะสีดังต่อไปนี้ ASTM A 123 หรือมาตรฐานอื่น ๆ ตามที่ลูกค้าต้องการ |
| ข้อต่อของเสา | ข้อต่อสลิปเชื่อมต่อหน้าแปลน |
| มาตรฐาน | ISO 9001: 2008 |
| ความยาวต่อส่วน | ภายในระยะ 14 เมตรเมื่อขึ้นรูป |
| มาตรฐานการเชื่อม | AWS (American Welding Society) D 1.1 |
| ความหนา | 1 มม. ถึง 36 มม |

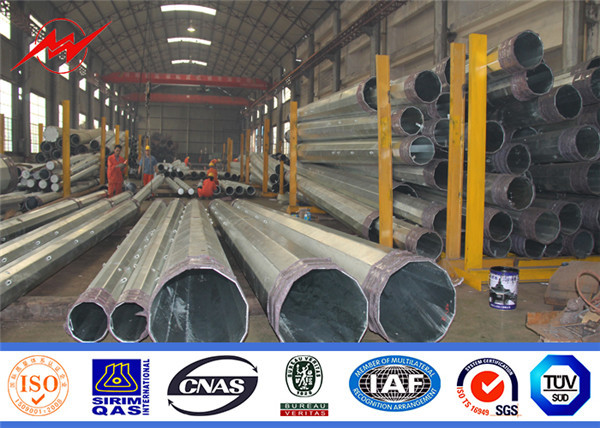

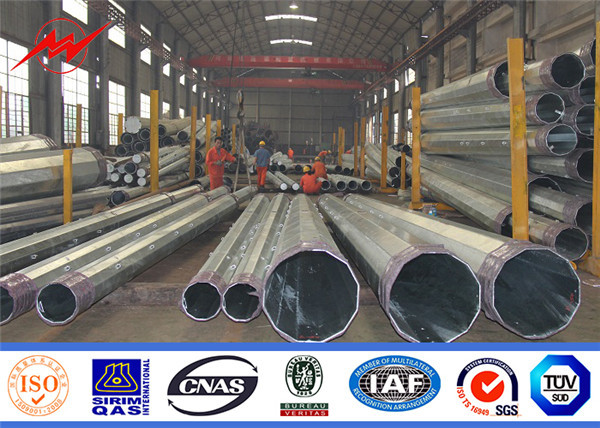

| กระบวนการผลิต | การทดสอบวัตถุดิบ→การตัด→การดัด→การเชื่อม (ตามยาว) →การตรวจสอบขนาด→การเชื่อมหน้าแปลน→การเจาะรู→ตัวอย่างประกอบ→ทำความสะอาดผิว→การชุบสังกะสีหรือการเคลือบผงภาพวาด→การปรับเทียบใหม่→แพคเกจ |

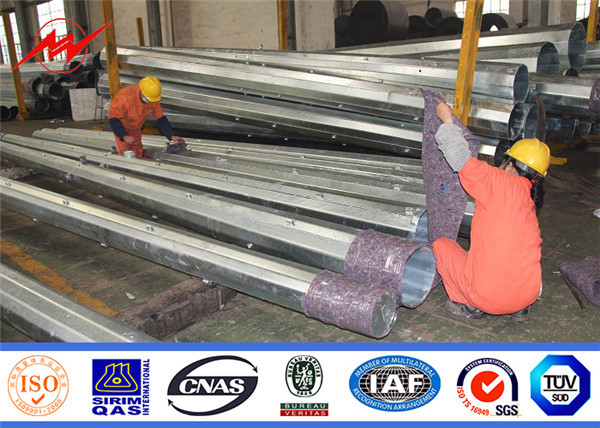

| แพคเกจ | บรรจุด้วยกระดาษพลาสติกหรือตามคำขอของลูกค้า |
| ช่วงการกระจาย | ||||
| รหัสสินค้า | ความยาว | ULS | ขนาดเสา | |
| ด้านบน | ฐาน | |||
| 11M 13.5KN | 11M | 13.5kN | 160 | 328 |
| 12.5M 12KN | 12.5m | 12KN | 160 | 340 |
| 12.5M 16KN | 12.5m | 16KN | 180 | 380 |
| 12.5M 24KN | 12.5m | 24KN | 200 | 420 |
| 14 ล้าน 16KN | 14M | 16KN | 190 | 402 |
| 14 ล้าน 24KN | 14M | 24KN | 210 | 465 |
| 15.5M 12KN | 15.5m | 12KN | 160 | 405 |
| 15.5M 24KN | 15.5m | 24KN | 210 | 500 |
| หมายเหตุ: เรียว 12 ด้าน, ฝังโดยตรง การโก่งตัวของเสาน้อยกว่า 5% ของความสูงของเสาที่ 50% ULS |
||||
| Sub Transmission Range | ||||
| รหัสสินค้า | ความยาว | ULS | ขนาดเสา | |
| ด้านบน | ฐาน | |||
| 18.5M 24KN | 18.5M | 24KN | 210 | 660 |
| 18.5M 40KN | 18.5M | 40KN | 260 | 730 |
| 21M 40KN | 21M | 30KN | 220 | 697 |
| 21M 40KN | 21M | 40KN | 260 | 795 |
| 24M 30KN | 24M | 30KN | 220 | 755 |
| 24M 40KN | 24M | 40KN | 300 | 760 |
| หมายเหตุ: เรียว 12 ด้าน, ฝังโดยตรง | ||||
วัสดุ
โดยปกติแล้วจะเป็น Q345B / A572 กำลังรับแรงขั้นต่ำ> = 345n / mm2
Q235B / A36, ความแข็งแรงของผลผลิตขั้นต่ำ> = 235n / mm2
เช่นเดียวกับเหล็กแผ่นรีดร้อนตั้งแต่ Q460, ASTM573 GR65, GR50, SS400, SS490 ถึง ST52-
การติดตั้ง
- ลบอุปกรณ์ทั้งหมดบนเสาในระหว่างการชุมนุม
- หมุนสลิงรอบส่วนที่ epole ของแต่ละส่วน
- ติดสลิงไว้ที่ส่วนบนของบล็อกรอกหนึ่งอัน
- สลิงที่ส่วนล่างได้รับการแก้ไขอย่างแน่นหนาและจับจ้องที่จุดศูนย์ถ่วง
- ทำให้เสาเหล็กในแนวตั้งโดยกระชับสลิงของส่วนด้านบน
- แก้ไขเสาเหล็ก
- ถอดสลิง
แนะนำ บริษัท:
เสาเหล็กทางช้างเผือกมณฑลเจียงซูซึ่งก่อตั้งขึ้นเมื่อปีพ. ศ. 2534 ตั้งอยู่ที่เมืองอู๋ซีทางตะวันออกของจีนใกล้กับท่าเรือน้ำที่ใหญ่ที่สุดแห่งหนึ่งของจีนเซี่ยงไฮ้ท่าเรือ
บริษัท ของเรามีประสบการณ์ 24 ปีในการผลิตเสาเหล็กรวมถึงเสาส่งกำลังเสาไฟถนนเสาเสาสูงและอื่น ๆ
เราส่งออกไปยังต่างประเทศตั้งแต่พ. ศ. 2534 และผลิตภัณฑ์ของเราถูกส่งไปยังกว่า 70 ประเทศและพื้นที่รวมถึงอเมริกา, ออสเตรเลีย, รัสเซีย, เยอรมนี, ช่วง, ฟิลิปปินส์, มาเลเซีย, แอฟริกาและอื่น ๆ
เราคือผู้จำหน่ายของโครงการขนาดใหญ่มากมายในหลายประเทศเช่นเสาไฟถนนของดูไบทาวเวอร์เสาเสาสูงสำหรับเกมโอลิมปิกฤดูหนาวโซซีและอื่น ๆ
