สายส่งไฟฟ้าเสาไฟฟ้าเสากระจายอำนาจ
ข้อมูลจำเพาะ:
|
ความสูง |
จาก 9 เมตรถึง 100 เมตร |
|
เหมาะสำหรับ |
การส่งและการกระจายพลังงานไฟฟ้า |
|
รูปร่าง |
รูปหลายเหลี่ยมหรือรูปกรวย |
|
วัสดุ |
โดยปกติ Q345B / A572, ความแข็งแรงของผลผลิตขั้นต่ำ≥ 345 N / mm² Q235B / A36, ความแข็งแรงของผลผลิตขั้นต่ำ≥ 235 N / mm² เช่นเดียวกับเหล็กแผ่นรีดร้อนจาก ASTM A572 GR65, GR50, SS400 |
|
ความจุพลังงาน |
10kV ถึง 220kV |
|
ความอดทนของมิติ |
ตามความต้องการของลูกค้า |
|
การรักษาพื้นผิว |
จุ่มร้อนชุบสังกะสีดังต่อไปนี้ ASTM A 123 หรือมาตรฐานอื่น ๆ ตามความต้องการของลูกค้า |
|
ข้อต่อของเสา |
ข้อต่อสลิปเชื่อมต่อหน้าแปลน |
|
มาตรฐาน |
ISO 9001: 2008 |
|
ความยาวต่อส่วน |
ภายในระยะ 14 เมตรเมื่อขึ้นรูป |
|
มาตรฐานการเชื่อม |
AWS (American Welding Society) D 1.1 |
|
ความหนา |
1 มม. ถึง 36 มม |
|
กระบวนการผลิต |
การทดสอบวัตถุดิบ→การตัด→การดัด→การเชื่อม (ตามยาว) →การตรวจสอบขนาด→การเชื่อมหน้าแปลน→การเจาะรู→ตัวอย่าง รวบรวม→ทำความสะอาดพื้นผิว→ชุบสังกะสีหรือเคลือบผง ภาพวาด→การปรับเทียบใหม่→แพคเกจ |
|
แพคเกจ |
บรรจุด้วยกระดาษพลาสติกหรือตามคำขอของลูกค้า |
เหล็ก
รายละเอียดของวัสดุ: วัสดุเป็นไปตามมาตรฐาน NF EN 10025
Standard และ NF EN 10149 Standard มีคุณสมบัติดังต่อไปนี้
- ความแข็งแรงผลผลิต = 355N / mm2
- ความเหนียวยังคงเหมือนเดิมต่ำกว่า 20 องศาต่ำกว่าศูนย์
- ชุบสังกะสีเป็นไปตามมาตรฐาน NFA35503 ระดับ 1
การชุบสังกะสี
มาตรฐาน: NFA91121
ความหนาเฉลี่ยของการชุบสังกะสี: ไม่น้อยกว่า86μm
การติดตั้ง
- ลบอุปกรณ์ทั้งหมดบนเสาในระหว่างการชุมนุม
- หมุนสลิงรอบส่วนที่ epole ของแต่ละส่วน
- ติดสลิงไว้ที่ส่วนบนของบล็อกรอกหนึ่งอัน
- สลิงที่ส่วนล่างได้รับการแก้ไขอย่างแน่นหนาและจับจ้องที่จุดศูนย์ถ่วง
- ทำให้เสาเหล็กในแนวตั้งโดยกระชับสลิงของส่วนด้านบน
- แก้ไขเสาเหล็ก
- ถอดสลิง

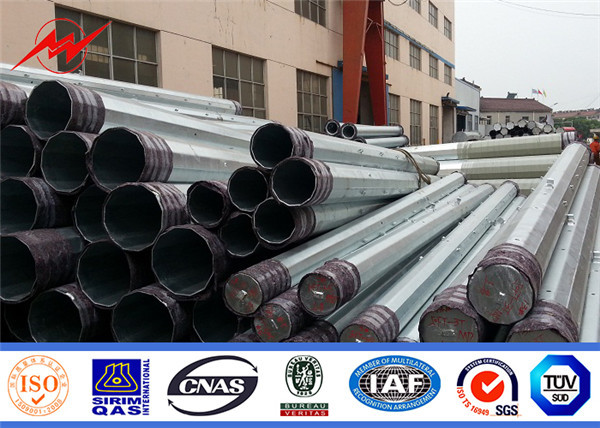

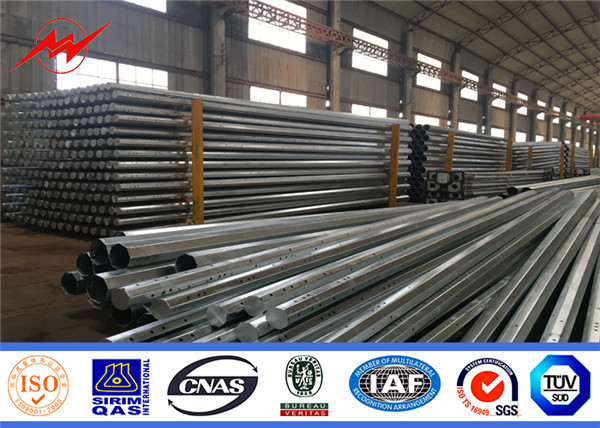

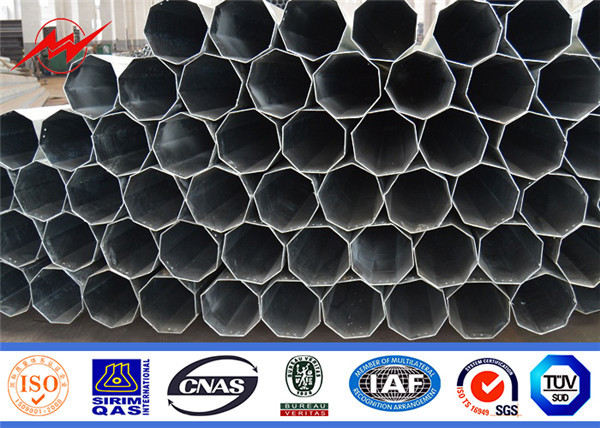

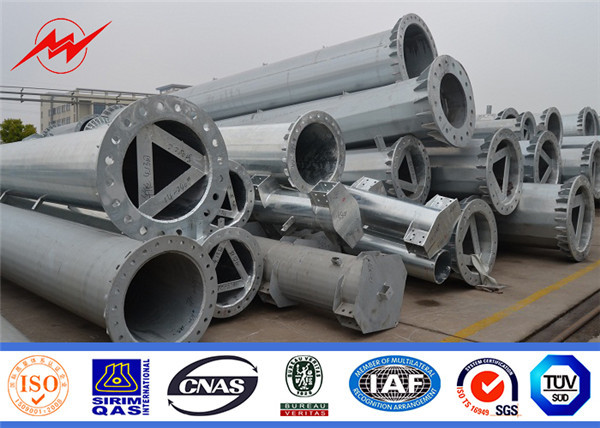

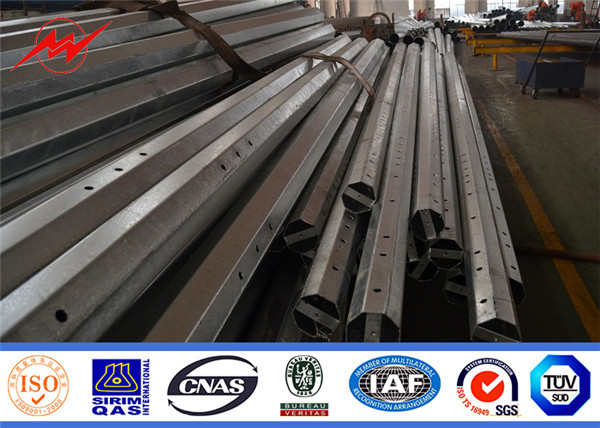

รูปภาพอื่น ๆ
