รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | ขั้วไฟฟ้าไฟฟ้า | ออกแบบ: | การออกแบบที่กำหนดเองหรือมาตรฐาน |
|---|---|---|---|
| ความทนทานต่อขนาด: | - 2% | แรงดันไฟฟ้า: | 10kV, 33KV, 69kv, 110KV, 132kv, 220KV, 400kv |
| ฟังก์ชันผลิตภัณฑ์: | โครงเหล็กสำหรับสายไฟ | ลักษณะที่ปรากฏ: | ท่อสามเหลี่ยมมุมตาข่าย |
| มาตรฐานการเชื่อม: | AWS D 1.1 | มาตรฐานสังกะสี: | ASTM A 123 |
| เน้น: | ขั้วไฟฟ้าไฟฟ้าขั้วไฟฟ้า,electric utility poles |
||

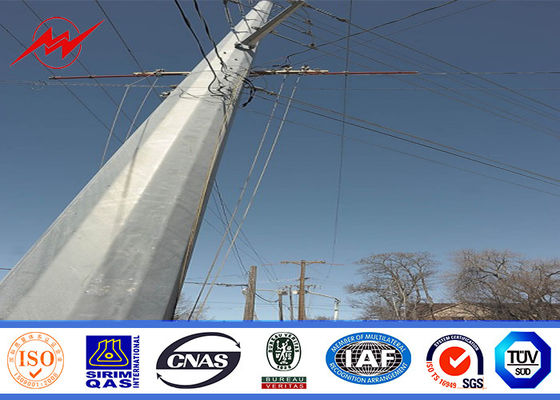

เหล็กชุบสังกะสีขนาด 10 เมตรเสาไฟฟ้าสำหรับสายส่ง 110KV
ความยืดหยุ่นติดตั้งไม่ต้องบำรุงรักษาเชื่อถือได้ นี่เป็นเพียงข้อได้เปรียบบางประการที่มีอยู่ในเหล็กกล้าชุบสังกะสีของเรามากกว่าโครงสร้างคอนกรีตหรือโครงสร้างตาข่าย เราออกแบบผลิตและจำหน่ายเสาเหล็กเรียวสำหรับโครงข่ายส่งสัญญาณ
คำอธิบายโดยย่อ
สายส่งและกระจายไฟฟ้า
สำหรับโครงสร้างการกระจายและกระจายไฟฟ้า
ทรงกลมหรือทรงกรวยมีความสูงตั้งแต่ 8 เมตรถึง 15 เมตร
ด้วยการชุบสังกะสีจุ่มร้อนหรือทาสีเสร็จสิ้น
เอกสารข้อมูลทางเทคนิค (F = 5KN)
| มิติ | 10m | 11m | 11.8m | 13m | 14m | 16m | 18m |
| DI (mm) | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| D2 (mm) | 360 | 380 | 400 | 400 | 410 | 445 | 475 |
| T (mm) | 3 | 3 | 3 | 3 | 3.5 | 3.75 | 3.75 |
| h (เมตร) | 1.6 | 1.8 | 1.9 | 2.1 | 2.3 | 2.6 | 3 |
ประเภทการเชื่อมต่อ
1. ประเภทร่วม
2. แบบแปลน
อุปกรณ์เสริมมาตรฐาน
- บนแผ่น
แผ่นฐาน
แถบด้านล่าง
- รูมาตรฐาน
-Climbing rung
-Anchor bolt
- การป้องกันแบบบิวโตรเจน
- เครื่องหมายที่เป็นสัญลักษณ์
- ถอดบันได
ชนิดของมูลนิธิที่มีอยู่
การฝังตัวโดยตรง
สลักเกลียว / ฐานจาน
แหนบเหล็กสั่นสะเทือน
เสร็จสิ้น
สังกะสีตาม ASTM A123
ทาสีเคลือบด้วยสังกะสีทาสีบนเหล็กกล้าดำ
การเคลือบผง
คุณสมบัติมาตรฐานของพื้นดินและแผ่นฐานติดตั้ง
ติดตั้งในพื้น:
เพลาเสา 12 ด้าน
หมวกด้านบนแบบเชื่อม
รูยึด (ตามข้อกำหนดของคุณถ้าจำเป็น)
แผ่นระบุ
M12 จุดดิน 250 มม. เหนือเส้นดินที่ระบุ
น็อต M24 250 มม. เหนือเส้นดินที่ระบุ (เพื่อช่วยยก)
การป้องกันการกัดกร่อนในพื้นดินเพิ่มเติม 200 มม. ถึง 400 มม. ใต้สายดินที่ระบุ
สายรัดป้องกัน
ผิวเคลือบสังกะสีแบบจุ่มร้อน
แผ่นฐานติดตั้ง:
เพลาขั้ว 12 ด้าน (40kN ถึง 80kN)
เพลาเสา 16 ด้าน (100kN และ 120kN)
หมวกด้านบนแบบเชื่อม
รูยึด (ตามข้อกำหนดของคุณถ้าจำเป็น)
แผ่นระบุ
M12 จุดดิน 250 มม. เหนือฐานขั้ว
สองยกแผ่นรองบนแผ่นฐาน
สลักเกลียวแม่แบบถั่วและเครื่องซักผ้า
ผิวเคลือบสังกะสีแบบจุ่มร้อน

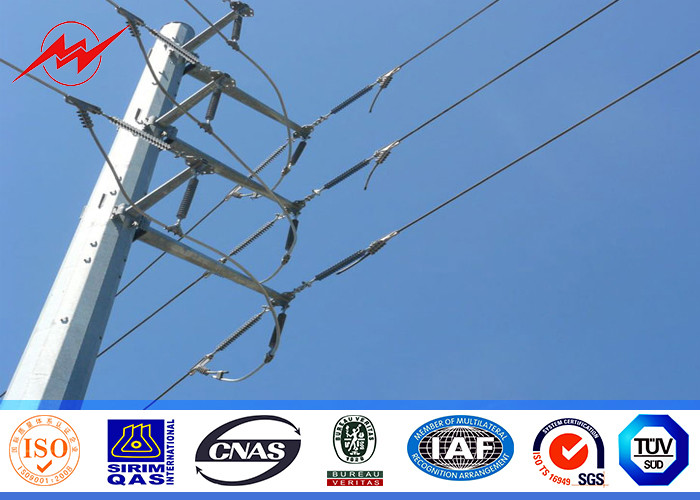

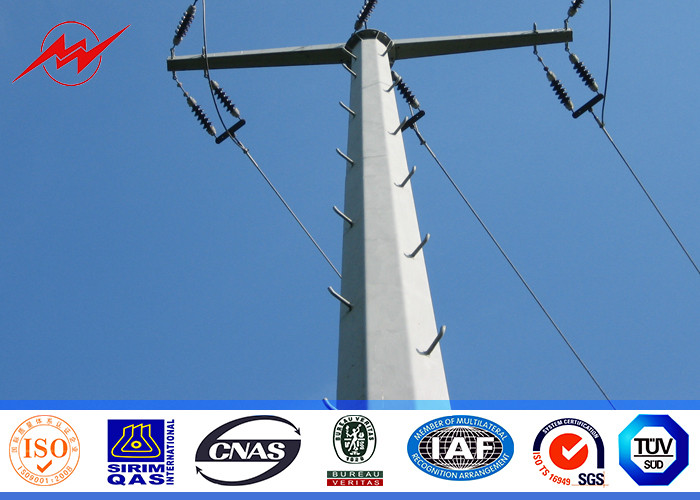

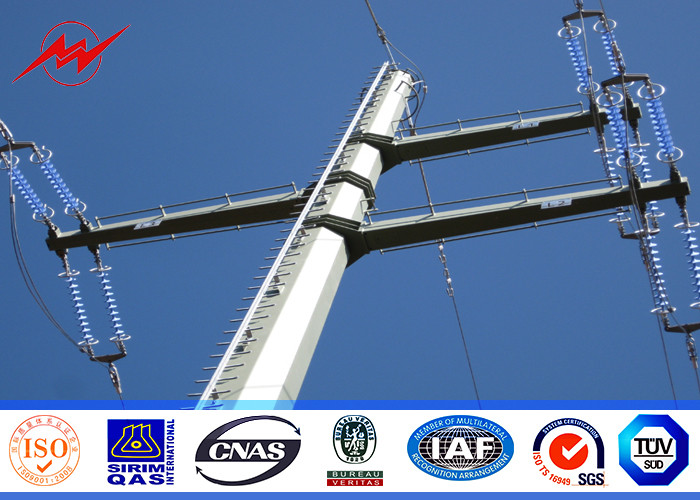

แกลเลอรีผลิตภัณฑ์
ข้อมูลที่สอบถามหรือซื้อ
- เสาสูงและแรง
- ประเภทแขนและความยาวของแขน, ตำแหน่งในการติดตั้งในเสาเหล็ก
- วิธีการยึดไม้กางเขน (ใช้สลักเกลียวเพื่อเชื่อมต่อหรือใช้แม่แบบหนึ่งหรือสองตัวเพื่อเชื่อมในเหล็กเส้นเพื่อติดตั้งแขนกางเขน)
- ปัจจัยด้านความปลอดภัยของเสาเหล็ก
-ความเร็วลม
- ประเภทของปีนป่าย
-พอร์ตปลายทาง
-Other

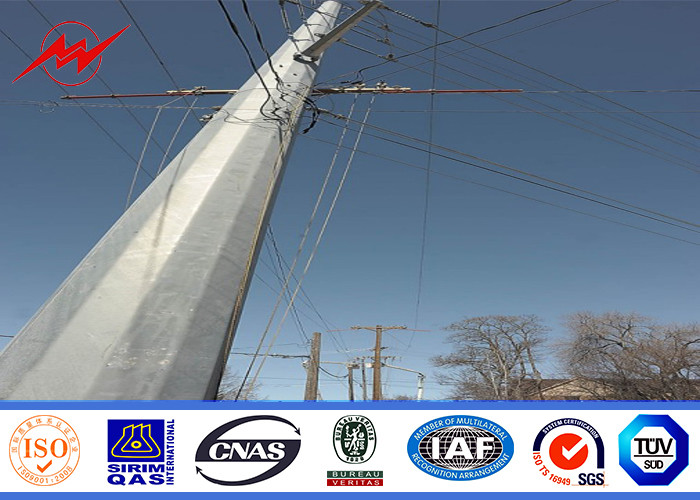

รูปเพิ่มเติม:
แนะนำ บริษัท:
Jiangsu Milky Way เหล็กเสาซึ่งก่อตั้งขึ้นเมื่อปีพ. ศ. 2534 ตั้งอยู่ในอู่ซี, ตะวันออกของจีนใกล้กับท่าเรือน้ำที่ใหญ่ที่สุดแห่งหนึ่งของประเทศจีนเซี่ยงไฮ้พอร์ต
บริษัท ของเรามีประสบการณ์ 24 ปีในการผลิตเสาเหล็กรวมทั้งเสาส่งไฟฟ้าเสาไฟถนนเสาเสาสูงและอื่น ๆ
เราส่งออกไปยังต่างประเทศตั้งแต่ปีพ. ศ. 2534 และผลิตภัณฑ์ของเราได้รับการจัดส่งไปยังกว่า 70 ประเทศทั่วโลกรวมทั้งอเมริกาออสเตรเลียรัสเซียเยอรมนีสแปนฟิลิปปินส์มาเลเซียแอฟริกาและอื่น ๆ
เราเป็นผู้จัดหาโครงการขนาดใหญ่หลายแห่งในหลายประเทศเช่นเสาไฟถนนของหอคอยดูไบ Tower.the เสาสูงสำหรับกีฬาโอลิมปิกฤดูหนาวโซซีโอลิมปิกและอื่น ๆ
